Camere anecoiche modulari Brüel Acoustics 62BA e 62BB:
Si riscontra una crescente richiesta di sale speciali quali le camere anecoiche per provare vari dispositivi come: elettrodomestici, telefoni, altoparlanti, microfoni, ausili auricolari, macchine per ufficio, motori, ecc.
Technical
Review n. 1-97 sulle camere anecoiche
Technical Review n.
2-96 sulle camere anecoiche
CONFRONTO FRA LE CAMERE ANECOICHE COSTRUITE SECONDO IL PRINCIPIO DI
CREMER O CON I CUNEI:
Tutti conoscono il meccanismo di interazione
delle onde sonore con i cunei fonoassorbenti delle camere anecoiche più usuali
mentre non è molto conosciuto il principio di Cremer: l'assorbimento del suono
avviene attraverso l'interazione delle onde di varie lunghezze con una
foresta di elementi di varie dimensioni e di varie densità;
Cremer utilizza le conoscenze di acustica statistica per avere bassissime
probabilità di trovare onde riflesse.
La Brüel Acoustics utilizza il
principio di Cremer perchè si è dimostrato molto efficace e,
sotto certi aspetti, anche economico.
Le pareti assorbenti sono costruite con
moduli contenenti nella parte interna cubi di speciali materiali di bassa
densità; la dimensione dei cubi cresce sia in dimensioni che in densità man mano
che ci si avvicina al muro perimetrale.
In questo modo si ottiene un ottimo
accopiamento di impedenza con il più pesante materiale assorbente nella parte
interna della stanza. Questo principio è analogo alla tromba
esponenziale di un altoparlante.
Normalmente i cunei sono invece
dello stesso materiale sia in basso che in alto: nell'analogia con gli
altoparlanti questo corrisponde ad un cono lineare di fronte
alla bobina.
Di conseguenza, alle frequenze alte la camera anecoica allestita
con il metodo Cremer ha prestazioni nettamente superiori a quelle con i cunei.
Alle frequenze medie le camere sono equivalenti ed a basse frequenze la camera
con i cunei è leggermente meglio della Cremer.
Dal punto di vista economico
possiamo dire che la camera con i cunei contiene più materiale assorbente
rispetto alla Cremer, ma questa richiede un lavoro di costruzione più
sofisticato e quindi più costoso.
In B&K abbiamo utilizzato camere
anecoiche del tipo Cremer perchè è molto importante avere un buon campo libero
fino a 15 KHz. Le frequenze sotto i 300 Hz non sono così importanti perchè le
lunghezze d'onda sono grandi e si possono utilizzare altri metodi.
A
frequenze superiori a 3 KHz le camere a cunei introducono sempre incontrollabili
spostamenti di fase dovuti alle grandi superfici piane dei cunei stessi, mentre
la camera Cremer ha una giungla acustica e non presenta alcun fenomeno
indesiderato.
Costruzione:
I due tipi di camera Cremer sono costruite
con tubi per non avere superfici piane: di conseguenza le riflessioni sono
minimizzate in tutte le direzioni. Inoltre la maggior parte delle strutture di
sostegno sono immerse nel materiale assorbente.
Il tipo 62BA ha moduli di 40
cm di lato e lo spessore della parete è di 40 cm. I tubi di sostegno sono di 10
mm di diametro.
Si possono allestire camere anecoiche ottime da 350
Hz a 25 KHz, in relazione alle dimensioni.
Il tipo 62BB ha moduli da
60 cm ed è stato progettato per grandi camere con frequenze di lavoro da
200 Hz a 20 KHz.
Le due stanze devono essere allestite su superfici
piane regolari, come cemento armato e/o legno molto rigido.
Una struttura in
cemento risulta ideale perchè può essere sospesa su molle per l'isolamento dalle
vibrazioni.
Pavimenti
Le due camere anecoiche possono lavorace con e
senza pavimento assorbente e quindi soddisfare tutte le norme tecniche oggi
esistenti.
Il pavimento assorbente è costituito da moduli facilmente
rimovibili: bastano pochi minuti per liberare il pavimento.
La superfice del
pavimento deve essere liscia e riflettere le onde sonore.
Porte
La porta può esser costituita da una o due unità in
larghezza e due, tre o quattro unità in altezza. La stessa porta è fatti di
moduli che, come il pavimento, si inseriscono perfettamente nelle normali unità
della parete.
La porta scorre su rulli perpendicalarmente alla parete e,
quando estratta, scorre lateralmente; ogni movimento avviene con ruote con
cuscinetti a sfera su rotaie.
Spazio necessario:
Le camere possone essere allestite
dall'interno per cui lo spazio necessario aggiuntivo è di solo 5 o 10 cm
fra la camera di prove e la struttura dell'edificio.
Gli elementi modulari
62BA e 62BB sono di 40 e di 60 cm per cui le dimensioni totali delle pareti
assorbenti devono essere di 40 o 60 cm + 10 cm in particolare dove viene montata
la porta. Lo spazio occupato è minimo a vantaggio del volume utilizzabile.
Il
montaggio della camera è ancora più facile se si dispone di spazio maggiore,
Ventilazione:
L'aria non deve essere soffiata
direttamente nella camera. Una forte ventilazione può rompere alcune fibre di
vetro e produrre polvere.
L'aria di climatizzazione e di ricambio può
circolare senza problemi nello spazio intorno alla camera.
Luci e cavi elettrici: possono facilmente essere installati nella camera di Cramer dato che abbiamo molto spazio nelle stesse pareti assorbenti, È molto facile cambiare i cavi.

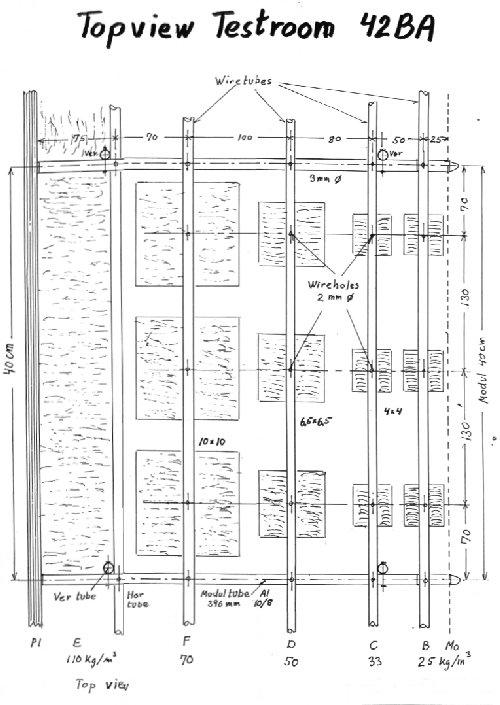

Disegni dei moduli 62BA: vista dall'alto (75 Kb)
Immagine di un angolo della Camera Anecoica con i moduli 62 BA (46 Kb)
Queste camere speciali per prove in campo libero sono ottime per le alte
frequenze e sono ideali per collaudare e certificare FONOMETRI,
telefoni, tutti i tipi di microfoni, motori elettrici, altoparlanti,
elettrodomestici, ecc.. Le due camere anecoiche possono essere fornite con il
pavimento fonoassorbente o riflettente come richiesto da numerose norme
internazionali.
Caratteristica unica è la possibilità di rimuovere facilmente
il pavimento fonoassorbente in modo da trasformare in pochi minuti il pavimento
da assorbente a riflettente.
